在人工智能算力需求呈指数级爆发的当下，数据中心内部的网络架构正面临一场前所未有的物理瓶颈危机。传统的铜缆受限于距离，激光光纤则受制于功耗与可靠性，行业长期在“传输距离、能耗、稳定性”的不可能三角中艰难权衡。

2026年3月，这一僵局被一项名为MOSAIC的突破性技术打破。微软研究院宣布，其与联发科（MediaTek）及多家供应链伙伴合作开发的基于MicroLED技术的有源光缆（AOC）系统已完成概念验证，预计将于2027年底前实现商业化部署，有望将数据中心内部连接的能效提升50%，同时将故障率降低两个数量级。

这场由微软研究院主导、联发科工程落地的技术突破，正试图改写数据中心网络20年未变的“铜-光”二元格局。

一、数据中心的“物理枷锁”：为什么需要颠覆性技术？

在AI训练集群中，一个典型场景是：8张GPU通过铜缆连接，形成“单机架内2米”的短距传输；若需跨机架连接，则必须依赖激光光纤，其传输距离虽可达百米，但功耗是铜缆的3倍，故障率更是高出100倍。“

这本质是‘距离-功耗-可靠性’的三角矛盾。”微软研究院技术研究员道格·伯格在OFC现场解释，“铜缆省电但传不远，激光光纤传得远但费电且脆弱——这是过去20年数据中心网络无法突破的物理限制。”

更严峻的是，AI算力需求正以每年3倍速度增长。微软Azure超大规模网络总经理弗兰克·雷算了一笔账：仅2025年，微软全球数据中心的网络能耗就占到了总IT能耗的18%，其中40%来自长距离光互连。

“我们需要一种既像铜缆一样可靠，又能像光纤一样传得远，且功耗更低的技术。”微软剑桥研究院首席研究员保罗·科斯塔（Paolo Costa）说。这场技术革命的起点，始于他对“光链路效率”的长期攻坚。

二、MOSAIC系统：用“宽而慢”破解“窄而快”困局

科斯塔团队的早期研究方向本是“光开关”，但疫情期间的一次实验让他意识到：真正的瓶颈不在交换，而在链路本身。传统激光光纤采用“窄而快”模式——少数高速通道承载海量数据，却因激光的热敏感性（温度波动±1℃可导致误码率飙升）、高功耗（需复杂DSP调制）和易损性（灰尘、振动可致链路中断），难以满足AI集群的高可靠需求。

转机出现在2023年。团队尝试用MicroLED替代激光器，并借鉴医用内窥镜的“成像光纤”（单根光纤内含数千独立纤芯），开发出名为MOSAIC的新型传输系统。其核心逻辑是“宽而慢”：用数百个并行低速MicroLED通道取代单一高速激光通道，如同“宽阔平缓的河流”与“狭窄湍急的溪流”——两者流量相同，但前者更稳定、更节能。

2026年3月，联发科加入后，这一实验室原型完成了关键突破：单片CMOS集成。联发科副总裁胡文介绍，通过将SoC逻辑、MicroLED驱动器、跨阻放大器（TIA）等功能整合到单颗定制芯片，并直接将MicroLED阵列与光电探测器（PD）键合在芯片上，彻底消除了多芯片互连的功耗与延迟损耗。

实测数据显示，MOSAIC系统较传统基于VCSEL的AOC（有源光缆）节能50%，可靠性达到铜缆级别（故障率降低100倍），传输距离突破50米（是铜缆的25倍）。更关键的是，其标准QSFP/OSFP封装可直接插入现有服务器，无需改造基础设施。

三、从实验室到数据中心：与联发科的“技术拼图”

“联发科的价值，是将我们的理论模型转化为可量产的工程方案。”科斯塔在剑桥实验室接受采访时，身后的工作台上仍散落着未封装的MicroLED阵列。他回忆，2025年与联发科接触时，对方已注意到MicroLED在AR显示中的成熟应用，但“从未想过它能解决数据中心的问题”。

双方的合作聚焦三个关键：

小型化：将实验室中“桌面级”的光学组件（透镜、传感器、LED阵列）压缩进拇指大小的收发器，兼容现有数据中心设备；

成本控制：采用市售MicroLED（非定制激光芯片）与成像光纤（医用级现成产品），将单根光缆成本降至传统激光AOC的60%；

可扩展性：通过增加单根光缆的通道数（目前单缆支持800Gbps，未来可扩展至1.6Tbps）或提升单通道速率，满足AI算力的指数级增长。

联发科胡文强调：“这不是简单的‘技术移植’，而是针对数据中心场景的重新设计——比如MicroLED的直接调制无需DSP，CMOS集成消除了引线键合的寄生效应，这些都是消费电子领域不需要考虑的。”

四、空芯光纤：补足长距传输的“另一块拼图”

如果说MOSAIC解决的是“数据中心内部”的连接，那么微软2022年收购的空芯光纤（HCF）技术，则瞄准了“数据中心之间”的长距传输。

HCF的原理颠覆了传统光纤：光信号不再在玻璃纤芯中全反射，而是在空气芯中以接近真空的速度传播。微软研究显示，与单模光纤（SMF）相比，HCF的数据传输速度提升47%，延迟降低33%。这意味着，跨大西洋的数据传输可减少2次信号放大，单链路能耗降低40%。

“HCF与MOSAIC是互补的。”弗兰克·雷比喻道，“前者是‘城市间高速公路’，后者是‘城市内环路’——两者结合，才能让Azure的全球网络既高效又灵活。”目前，HCF已在微软部分Azure区域部署，并与康宁、贺利氏签署制造协议扩大产能；而MOSAIC计划于2027年底与行业伙伴实现商业化。

五、技术背后的“隐形工程”：一群跨学科者的突破

从实验室原型到商业落地，微软与联发科的合作展示了惊人的工程化速度。“这不是一个人的成果，而是一群‘偏执狂’的坚持。”科斯塔提到，项目初期曾因MicroLED的“低亮度”被质疑，但团队发现，通过增加通道数（而非单通道速率）可弥补这一缺陷；也曾因成像光纤的“纤芯对齐”难题停滞半年，最终通过引入医用内窥镜的成熟工艺解决。

联发科的工程团队则补充了另一重保障：其深圳工厂已具备MicroLED阵列的量产能力，且与ALLOS Semiconductors合作的8英寸硅基氮化镓外延片技术，为未来更高密度的MicroLED集成铺平道路。

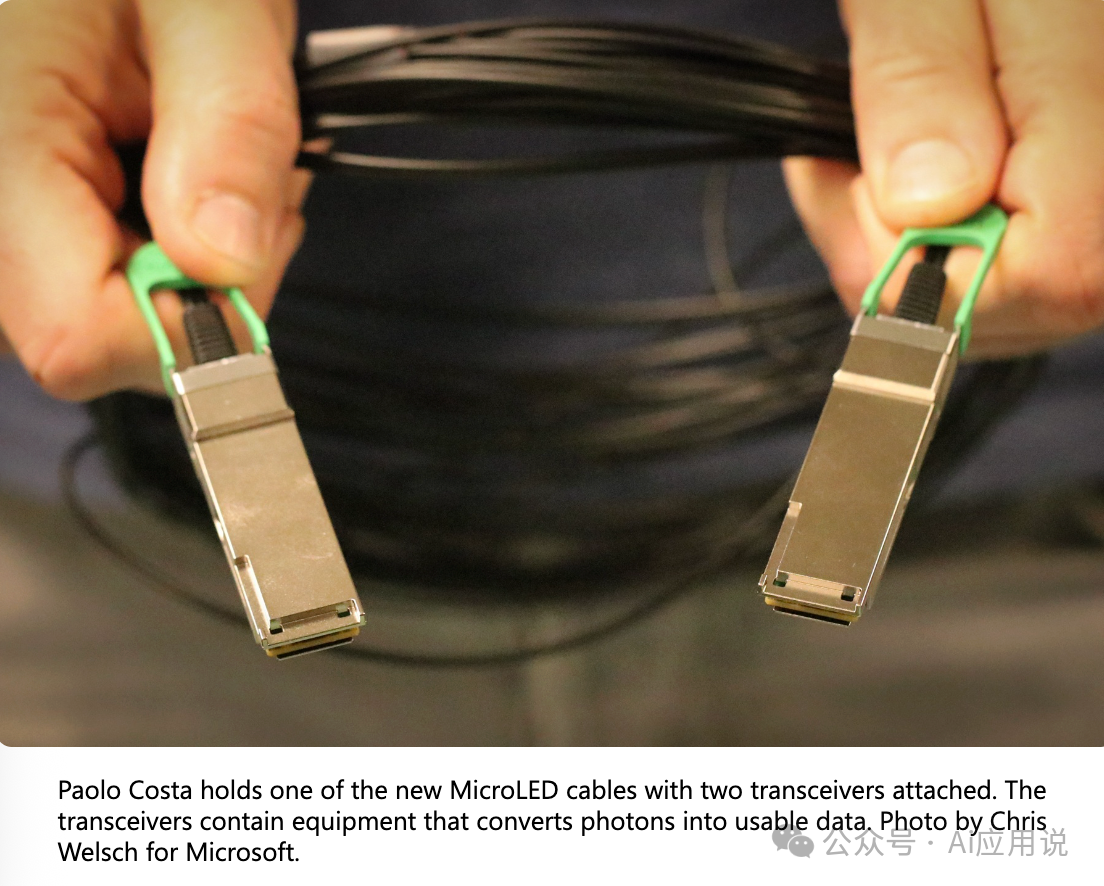

在位于英国剑桥的微软研究院实验室里，曾经占据整个工作台的复杂光学设备，如今已被压缩进一个拇指大小的标准QSFP/OSFP封装收发器中。联发科副总裁胡文表示：“通过将MicroLED技术小型化并集成到与现有设备兼容的收发器中，行业可以无缝过渡到这项新技术，无需对服务器或交换机进行任何更改。”

根据规划，这款支持800Gbps及以上速率的MicroLED光缆将于2027年底前正式推向市场。对于正处于算力军备竞赛中的全球云厂商而言，这意味着在不大幅扩建电力设施的前提下，即可构建更大规模、更稳定的AI集群。“

这是一项隐形的工程奇迹，”科斯塔望着手中那根看似普通却内含数千个光通道的线缆说道，“在它到达你的屏幕之前，数据正是以这种‘宽而慢’的光脉冲形式，无声地支撑着整个人工智能时代的运转。”

六、结语：数据中心底层架构革命已蓄势待发

随着2027年商业化节点的临近，一场由MicroLED引发的数据中心底层架构革命已蓄势待发。这不仅关乎能效与成本，更决定了未来十年人工智能算力的上限。微软与联发科的MicroLED技术，用“宽而慢”的智慧化解了速度与距离的固有矛盾，不仅是对铜-光二元格局的突破，更是对“效率”本质的重新定义，更为即将到来的宏大AI叙事起草了开篇，我们，似乎已经站在这个故事的起点了。
