伴随影像视听技术的不断革新与进步

视觉需求朝着大屏时代加速迈进

在教学、科研、商务会议等众多领域

人们开始追求“更高品质”的视听感受

投影机由此广泛运用在众多商务和教育场景中

爱普生首款内置边缘融合功能的商教投影机

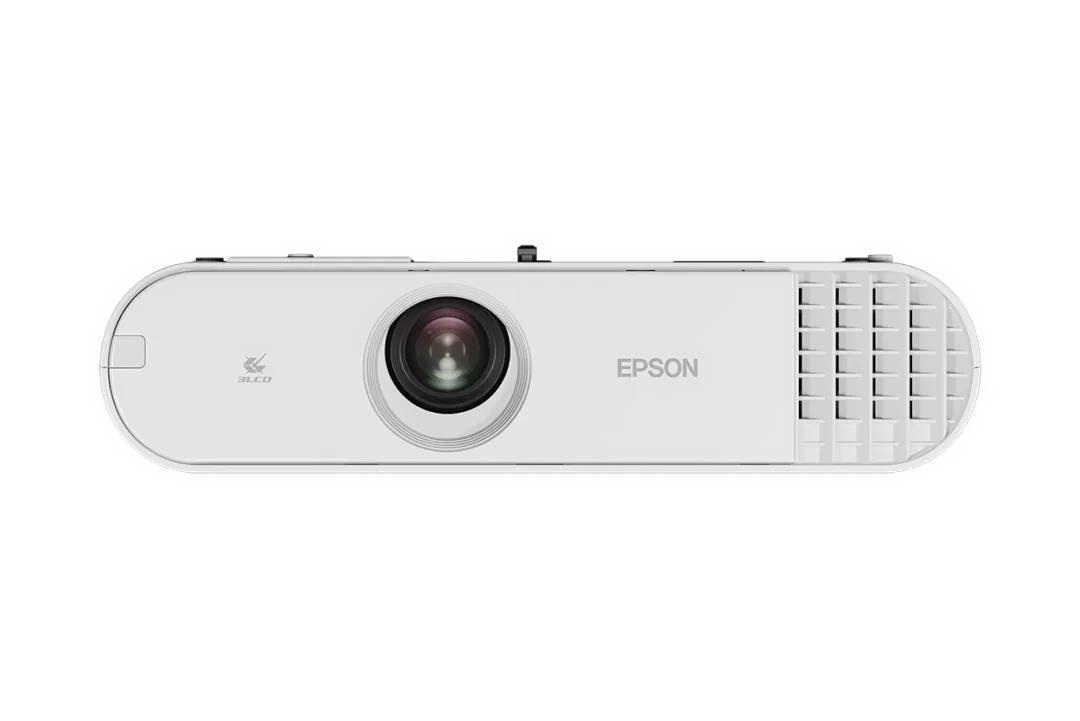

爱普生CB-U50 拥有简洁时尚的外观设计

轻松融入多种商教使用环境

针对用户不同的投影需求或场地条件

爱普生CB-U50商教投影机可进行

灯轨安装、天花板/墙壁固定安装等

多种安装方式

用户可灵活选择

01

灯轨安装

凭借不用破坏天花板、墙壁等优势

灯轨安装功能一经推出

就受到了广大用户的喜爱

灯轨安装

不仅可以通过灯轨给投影机供电

还可以做到随时滑动，灵活性更高

简单几步即可解锁这一新潮安装方式

戳下方视频一起学习一下

灯轨安装教程

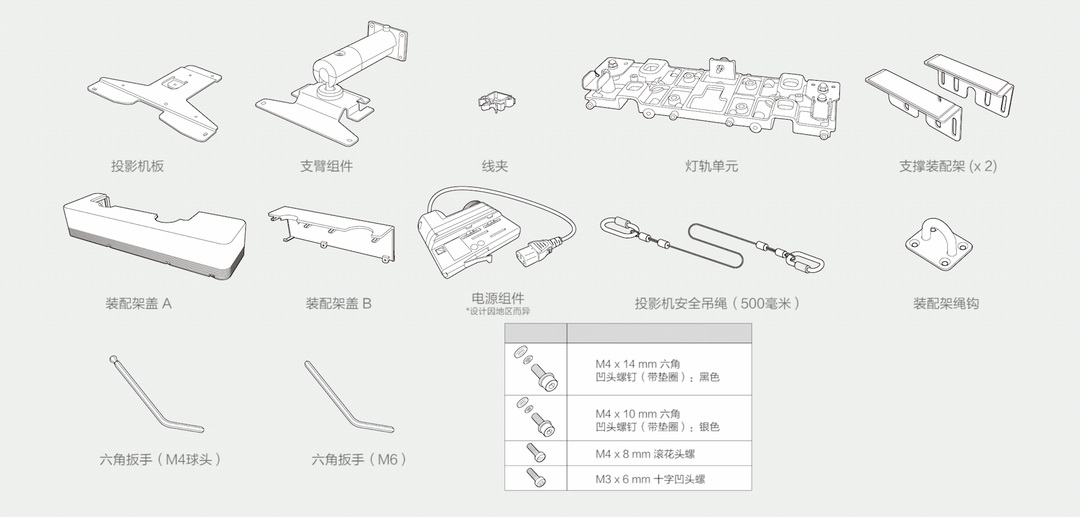

包装内容

投影机板、支臂组件、线夹、灯轨单元、支撑装配架X2、装配架盖A、装配架盖B、电源组件、500mm投影机安全吊绳、装配架绳钩、M4球头六角扳手、M6六角扳手以及各种型号螺丝若干。

*电源组件设计因地区而异

安装步骤

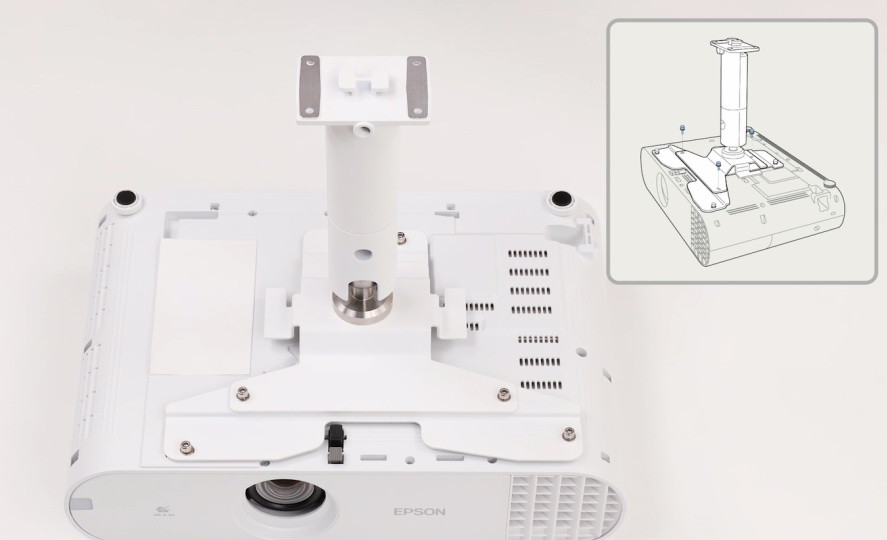

第一步

将投影机板安装到

投影机上

将投影机板置于投影机的底座上，使用随附的M4x10毫米螺钉固定投影机板。然后将支臂组件安装在投影机上，并使用3个随附的M4×10毫米螺钉固定支臂组件。

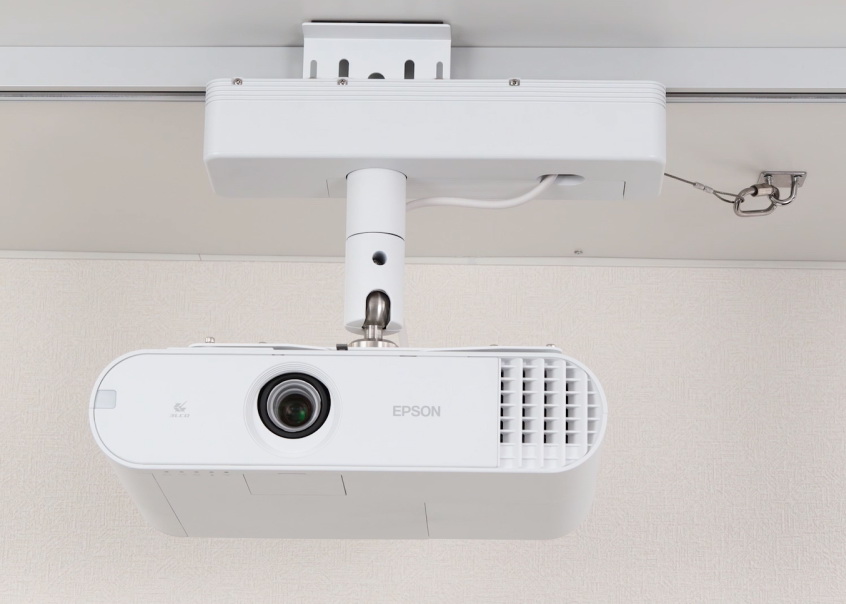

第二步

将投影机安装到

灯轨单元上

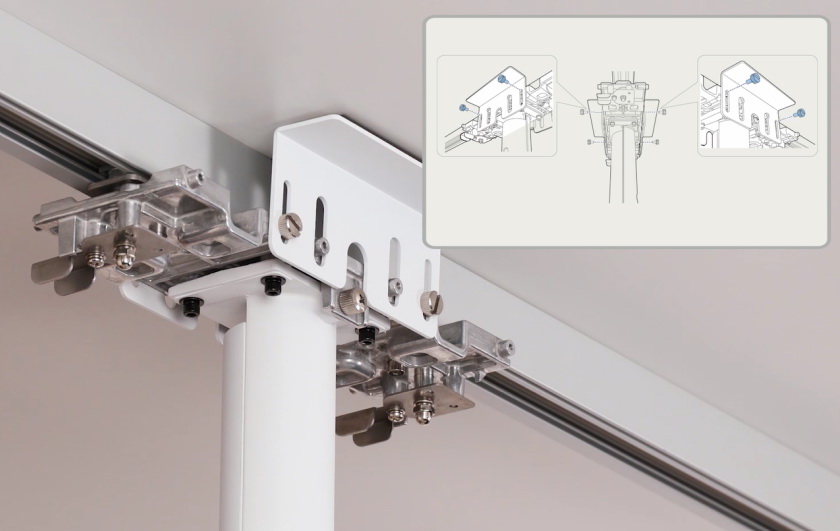

首先，将灯轨组件插入灯轨轨道，再将支臂组件插入灯轨组件的间隙内，按需调整投影机的位置，最后，将电源组件插入灯轨的沟槽内，在灯轨组件和电源之间留出约10毫米的空间，将电源线连接到投影机的电源插座。

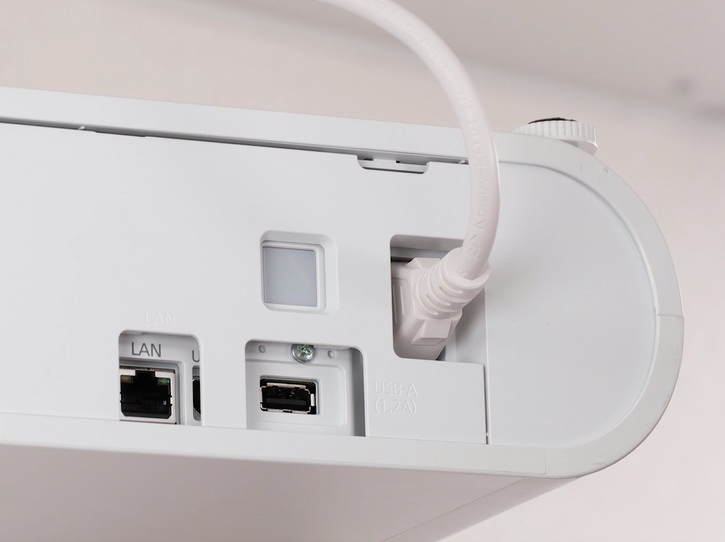

第三步

连接电缆

在安装接口盖之前，请打开上面用于连接电缆的插槽，接下来装上接口盖，连接电源线即可。

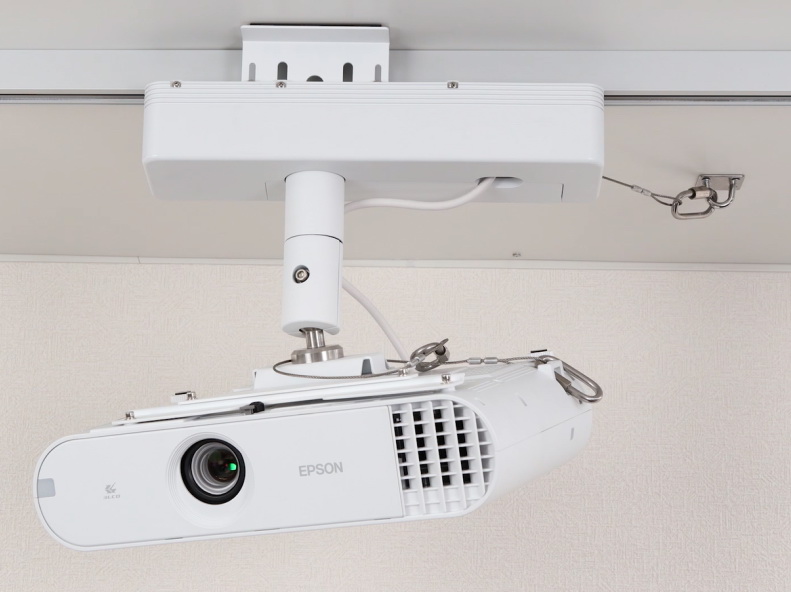

第四步

安装灯轨盖和安全绳

首先，使松开的主锁穿过灯轨组件的孔口，然后将其锁紧。再将电缆夹固定在支臂组件上，然后将电源线穿过。最后，安装装配架绳钩，确保木螺钉插入天花板基层中至少20毫米，并将固定扣安装到绳勾装配架上。

第五步

固定安全绳

投影机安装于高处时，在固定好支臂组件后，请安装提供的安全绳以防止投影机掉落。

第六步

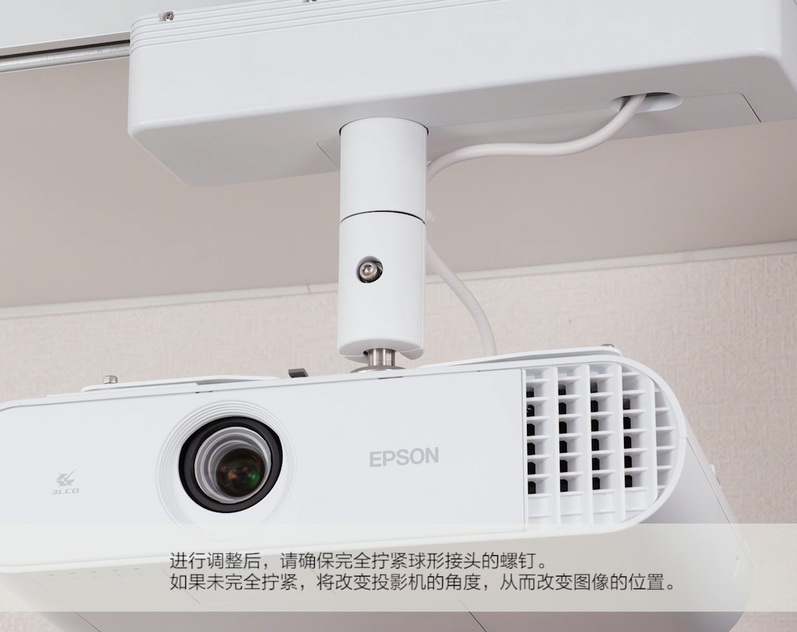

调整投影机的方向

如需调整投影机的位置，请使用M6六角扳手拧松该螺钉。调整后，请确保完全拧紧球形接头的螺钉，如果未完全拧紧，将改变投影机的角度，从而改变图像的位置。

02

天花板/墙壁安装

天花板/墙壁安装

是目前最常见的安装方式

初次调节到最佳投影效果后

开机不需要反复调整

即开即投

也不易碰到线材

受到了很多用户的欢迎

安装也不难

根据步骤来就可以啦~

戳下方视频学习吧~

天花板或墙壁安装教程

包装内容

投影机板、支臂组件、电缆夹、天花板安装座/落地支架板A、天花板安装座/落地支架板B、装配架盖A、装配架盖B、M4球头六角扳手、M6六角扳手以及各种型号螺丝若干。

安装步骤

第一步

将底座安装到

投影机上

首先，将投影机板置于投影机的底座上，使用4个随附的M4×10毫米螺钉固定投影机板。再将支臂组件安装在投影机上。

第二步

将投影机放置在

安装位置

首先，在安装位置上钻固定孔，将天花板安装座/落地支架板A安装到地板上，将天花板安装座/落地支架板B插入A。其次，固定天花板安装座/落地支架板B。再将支臂组件插入天花板安装座/落地支架板B所留的间隙中，最后，使用六角扳手(M4球头)拧紧随附的M4x14毫米螺钉(x4)，以固定支臂组件。

第三步

连接电缆

首先，在安装接口盖之前，请打开上面用于连接电缆的插槽。其次，将电源线连接到投影机，将电缆夹安装在支臂组件上。最后，插上电缆夹，使其通过支臂组件上的孔，然后将电缆穿过即可。

第四步

固定安装盖

先将安装盖A置于天花板安装座/落地支架板上，再使用随附的M4x10毫米螺钉(×4)固定安装盖B。

*如果必要，将电缆穿过电缆通路或电缆夹。如果电缆较粗或存在很多电缆，请直接连接电缆，不要将其穿过电缆通路或电缆夹。

第五步

安装安全绳

投影机安装于高处时，在固定好支臂组件后，请将安全绳装配到投影机和底座上以防止投影机掉落。

第六步

调整投影机的方向

使用六角扳手(M6)拧松支臂组件球形接头的螺钉可以调整投影机的方向。调整后，请确保完全拧紧球形接头的螺钉，如果未完全拧紧，将改变投影机的角度，从而改变图像的位置。

为更好满足中国用户多样化需求

爱普生将继续创新

从技术到应用场景

从产品到服务

为用户带来“更高品质”的视觉享受！

今天的安装教程，你学会了吗？
