评测师：王博

数字影像⼯程师，REALCOLOR首席调色师

独⽴完成数⼗部电影⻓⽚调⾊⼯作

代表作《暴裂无声》《引爆者》《睡在我上铺的兄弟》

对于影视从业者来说，选择一台表现优秀的投影机进行日常观影拉片很重要。作为一名电影调色师，我认为投影机的色彩准确性尤为重要。

目前市面上能做到色彩准确的投影机品牌很稀少，所以当我拿到明基标有“色准广色域”的投影机W5700时，第一时间进行了测量，让我感到惊讶的是，一款民用级别的投影机色彩表现竟然很不错。接下来我会从机器的基本参数、使用心得及W5700相比较放映机来简单谈谈这台机器。

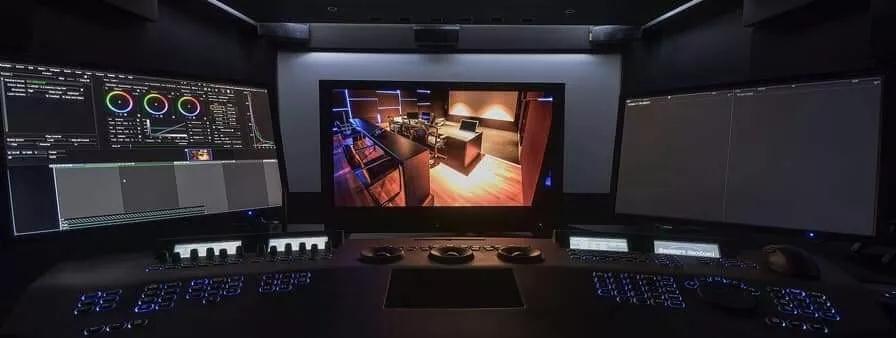

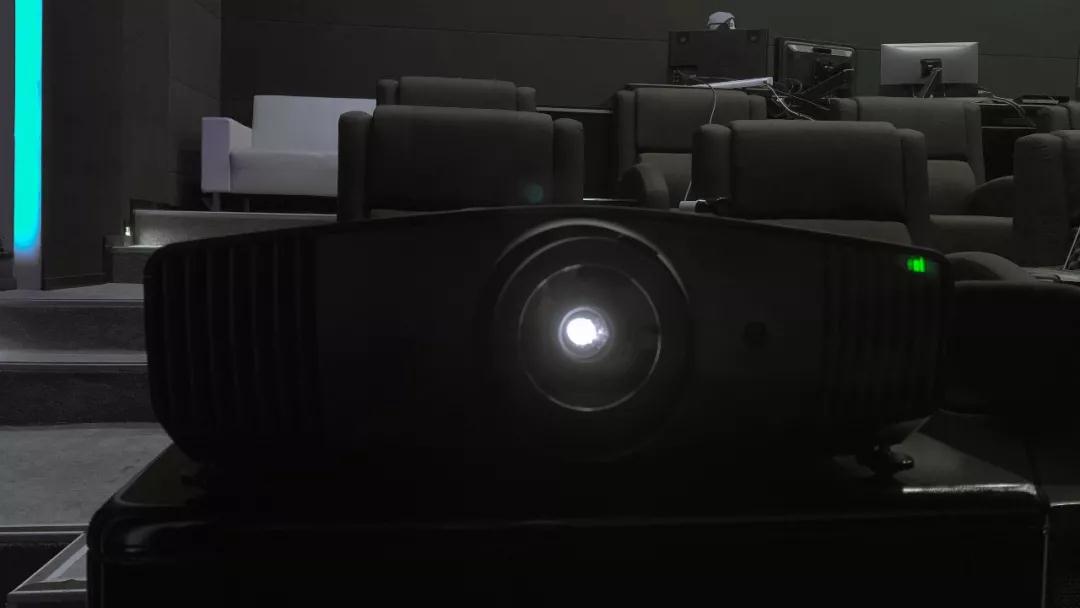

我们选择在影厅环境中进行测试，这样可以保证投影效果几乎不受环境光线影响。我们影厅采用的是哈克尼斯MattePlus增益1.0微孔幕布，1.0的增益能保证画面亮度均匀及颜色的正常还原，测量设备上使用PhotoReasearch PR670光谱仪和Klein K10a色度计进行测量。

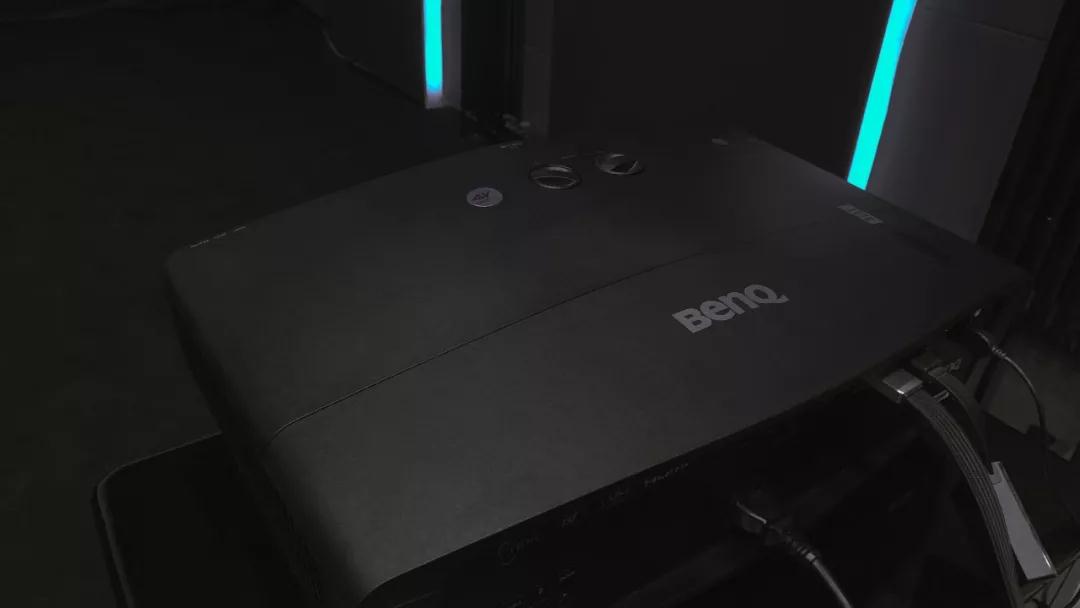

首先，我们通过调整投影距离来观察在投影机符合标准亮度的同时可投影的幕布宽度，发现W5700大概投影宽度3米左右时可以达到标准亮度，这个大小和宽度决定了投影机对环境要求较低，配合该投影机的静音性和较小的体积，很容易在绝大多数工作室、混音室内进行吊装，相比于需要强力主动排风和独立放映机房的放映机来说，极大的降低了对于安装环境的要求。

放映机的安装由于需要独立放映机房所以至少需要4米以上的棚高，这是很多小型工作室、剪辑工作室、混音棚很难达到的硬性条件。这个时候W5700这种色准广色域投影机就成为了很好的选择。

由于工作习惯，我们首先来看⼀下彩条。如果在没有专业测量仪器的环境下，通过彩条的显示情况可以让我们对显示设备的颜色、对比度、灰阶显像情况有⼀个粗略的判断。

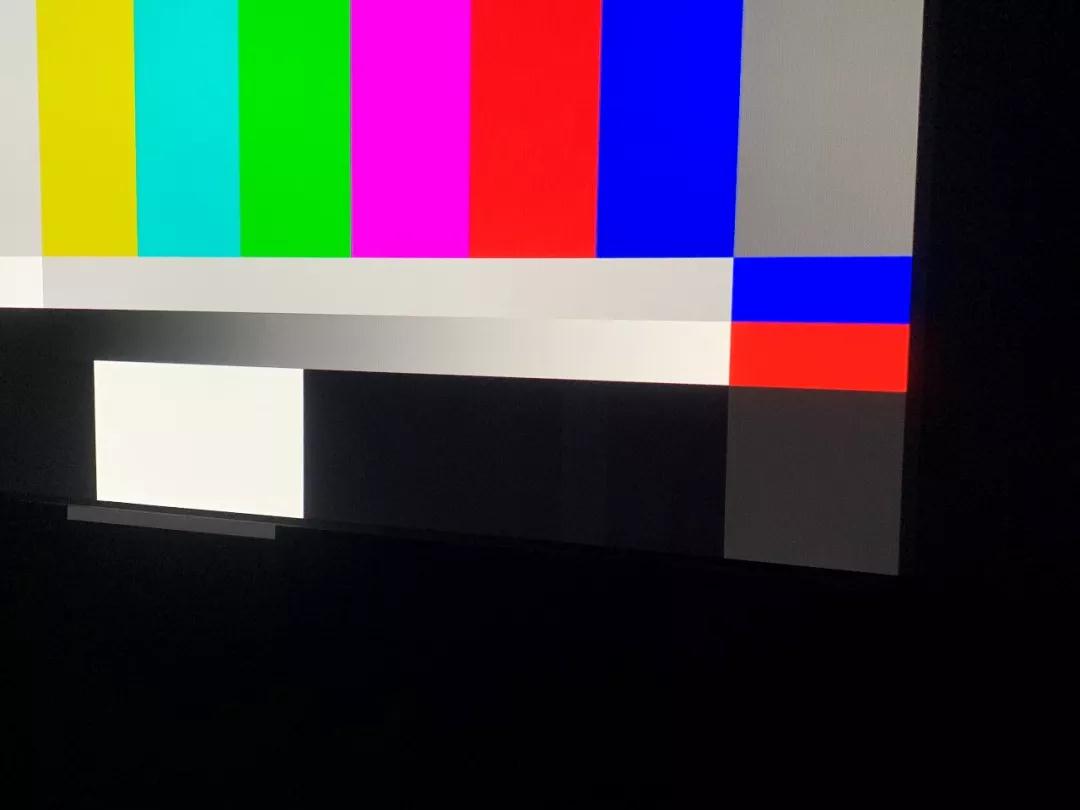

如下图，在画面上部，颜色分离清晰无明显边缘，说明该投影机的对比度颜色及锐化情况处于⼀个比较好的状态；在画面下部-4 0 +4这部分可以明显看到+4部分灰色带，看不到0及-4部分灰色带，说明该投影机默认信号范围为Legal，并且对Legal信号范围显示精准，所以说至少在暗部亮度和细节表现上没有问题。

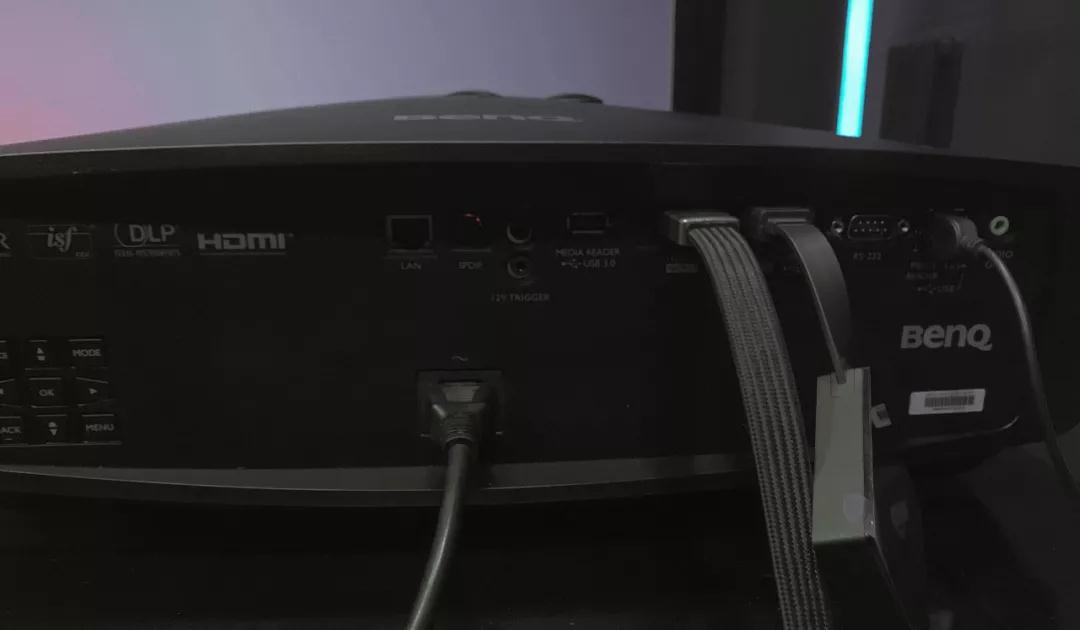

对于特定前端设备，需要手动更改HDMI信号范围的话，也能在投影机菜单中的“HDMI范围”进行修改，可见明基对信号辨识的小细节也考虑得十分细致。

主菜单部分基本和大多数投影机相同，提供了基本的色彩校准和必备的画面调整选项。

图像模式选择：这里实际上是其他选项的预置参数和色彩空间选项，我们看到提供了明亮模式，电视模式，Rec.709，和D-Cinema（测量中该模式实际上是DCI-P3），考虑到该投影机主要应用环境可能为家庭影院、小型工作室和审片室，所以在本篇文章中我们着重测量投影机的Rec.709模式。

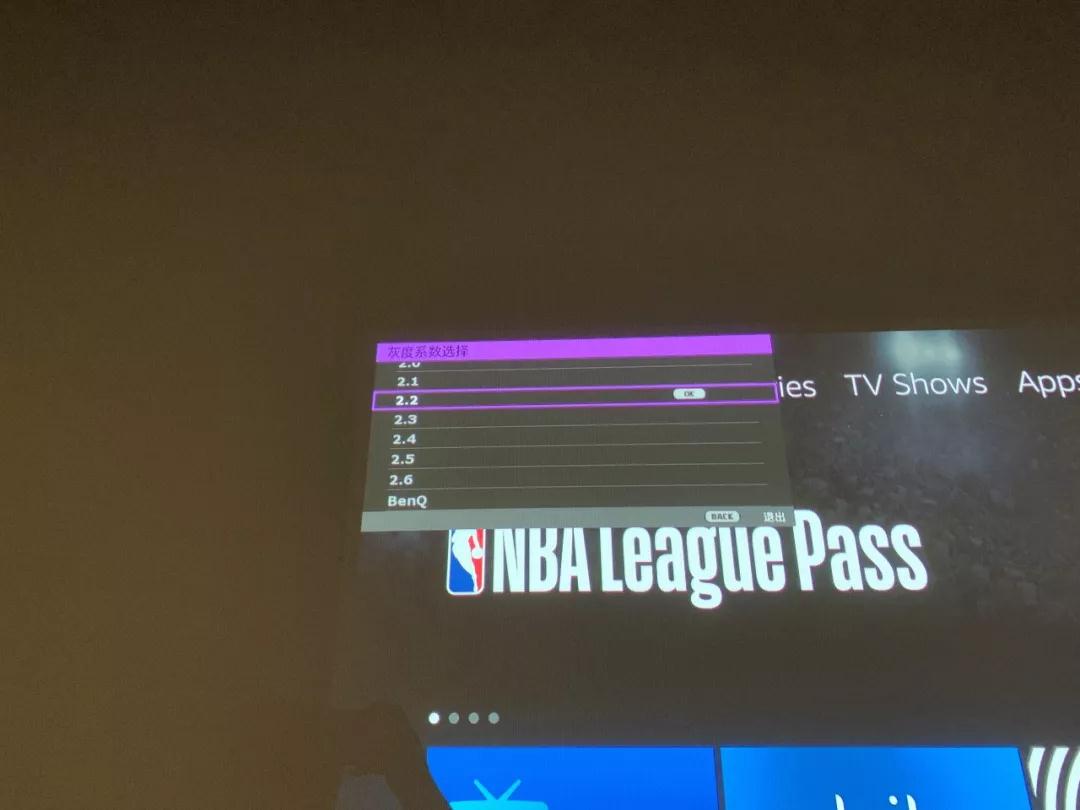

Gamma选项：W5700投影机提供了丰富的Gamma选项，使投影机可以应对不同亮度和使用环境。值得⼀提的是，投影机提供了2.6Gamma，这使得投影机的DCI-P3色域在专业领域应用成为可能，很多其他产品仅仅在色彩空间选项中提供了DCI-P3色彩空间而不能选择对应的2.6Gamma。

另外，优秀的投影机还应该⽀持HDR选项，W5700支持HDR选项，不过该选项需要在其他菜单单独开启，个⼈认为可能还是放在Gamma选项中会更简洁明了。

HDR开启关闭选项：可以手动开启的HDR选项至关重要，因为许多时候我们通过HDMI输出的 HDR信号不包含元数据时，就可以使用菜单强制打开HDR功能。

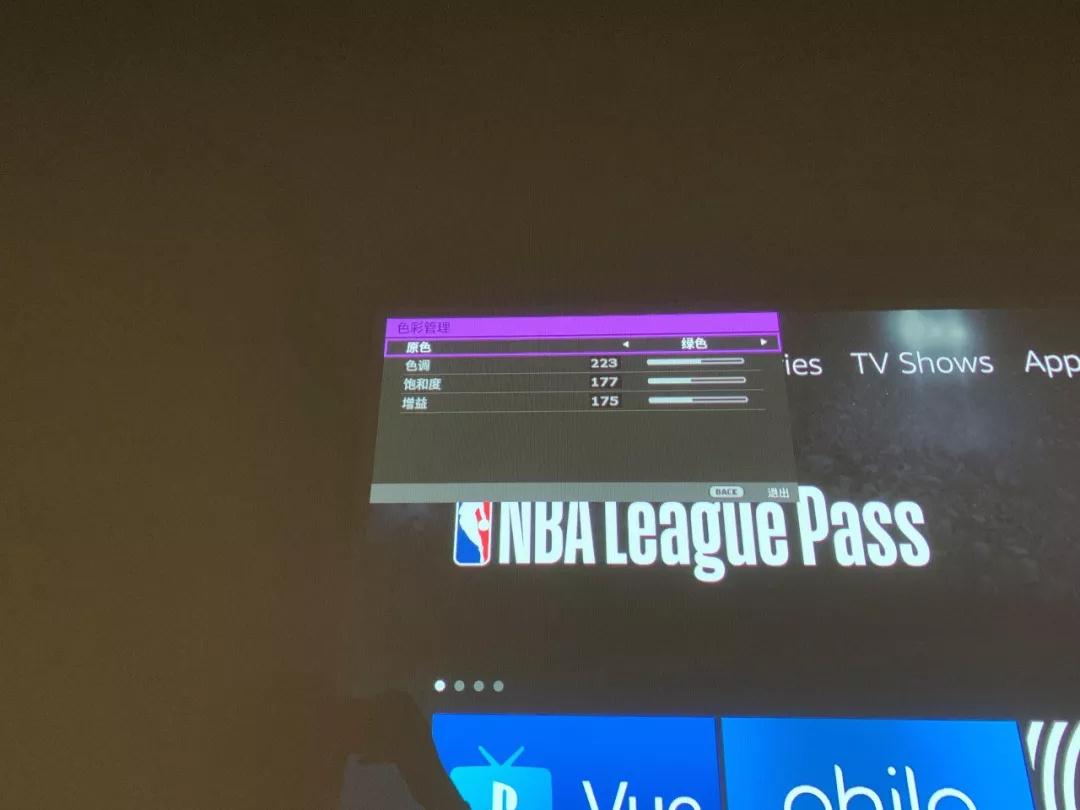

色彩管理选项：提供了对红绿蓝青黄品白颜色的单独调整，介于投影机的工作原理——通过色轮分光，校准六倍色轮的六个基本颜色配合两点Gamma校准就可以将投影机的色彩保持在⼀个相当不错的水平。

两点色温校准：Offset和Gain这两个词翻译成偏移和增益总是很难让人理解，实际上Offset和Gain分别代表画面暗部和亮部的位置，对应18%和80%灰度，通过对这两个灰度⾊温进行校准就能保证显示设备至少在视觉上不偏色，再配合颜色校准色域映射就可以基本做到显示设备的正确色彩表现，所以两点色温校正可以说是显示设备校准的基本选项，这里由于时间关系我们没有对投影机进行校准，仅仅在出厂设置基础上将色域调整为Rec.709进行测量。

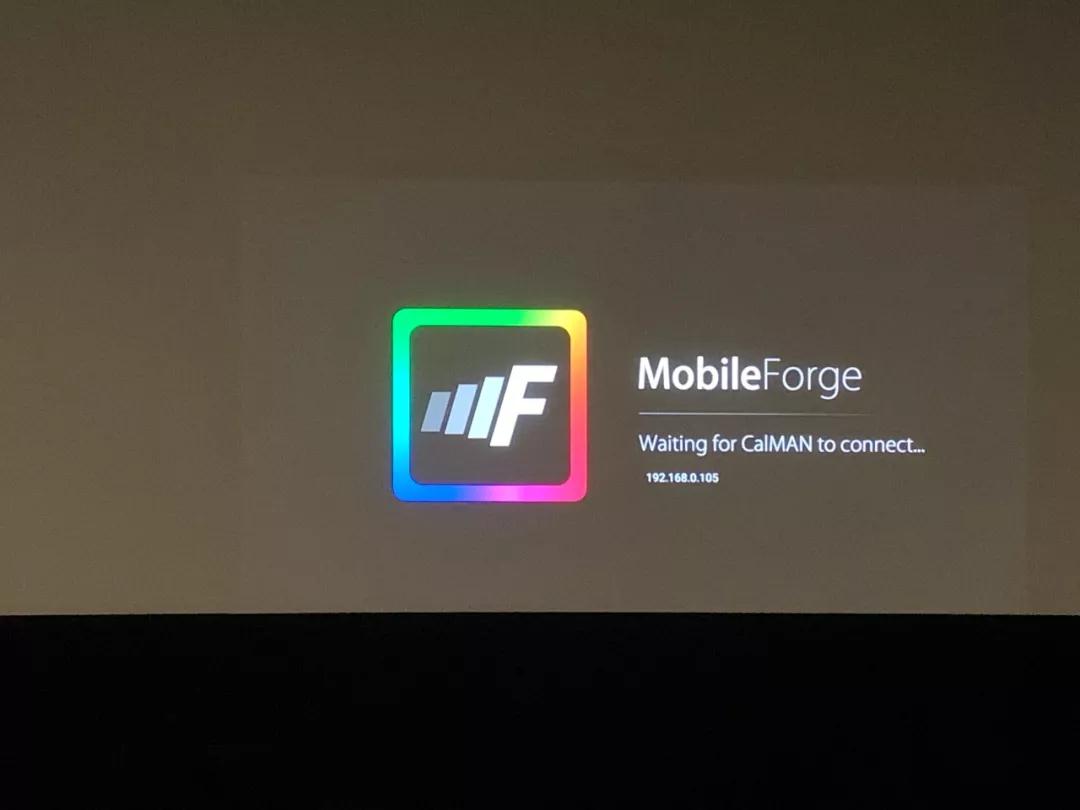

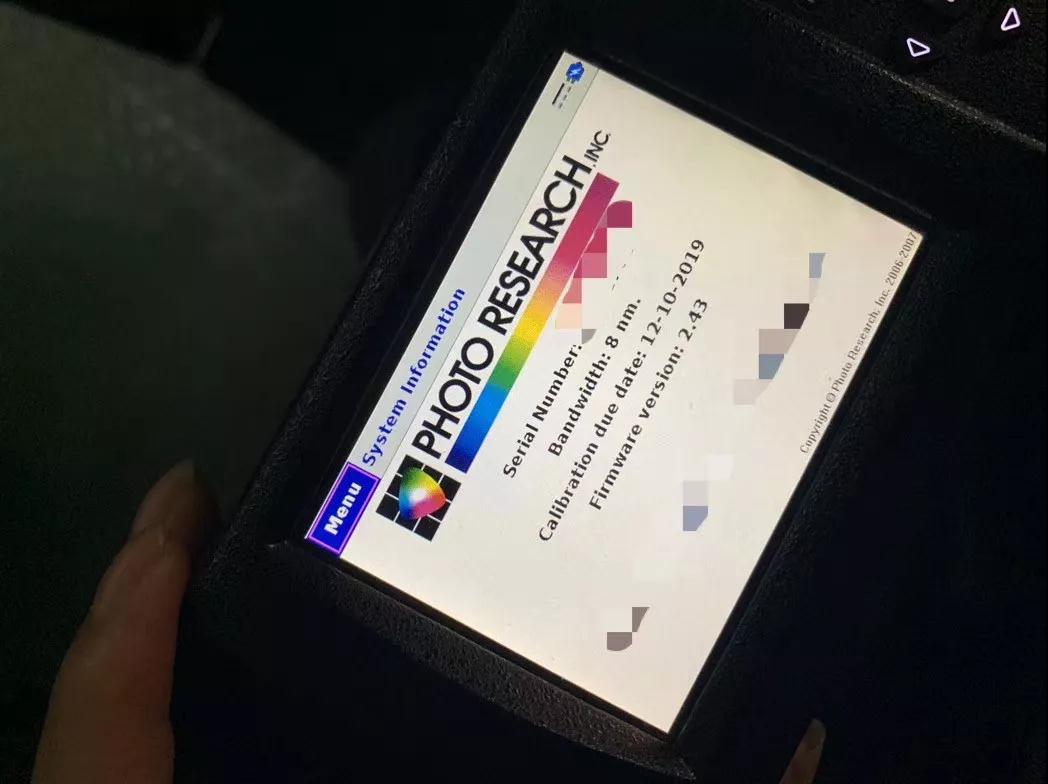

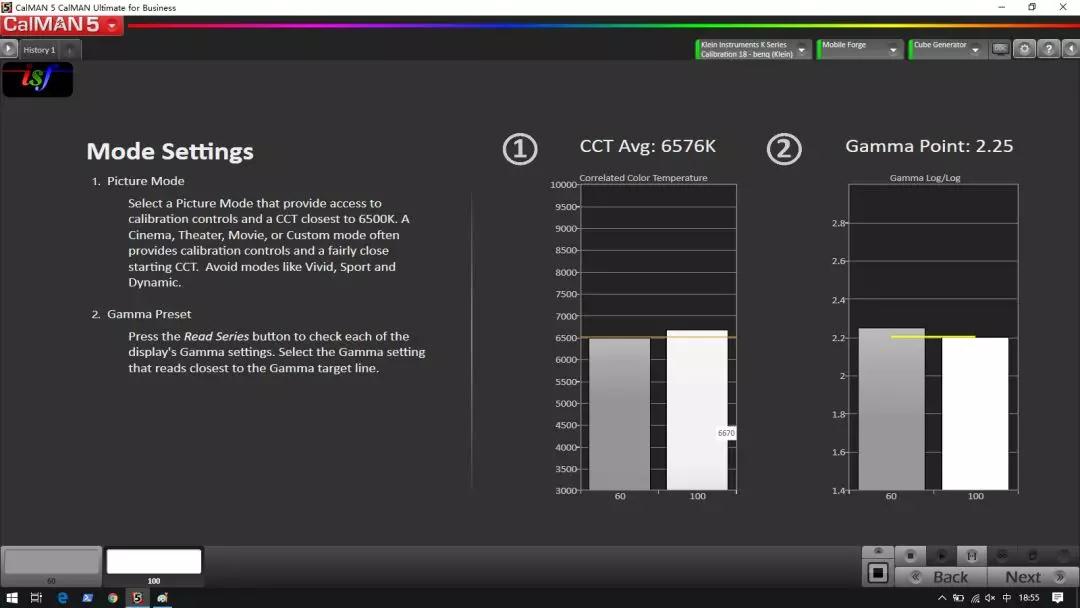

我们使用PhotoReaserch PR670光谱仪配合，Klein K10色度计进行测量，软件方面我们采用Calman Studio，另外我们使用Amazon Fire TV的MobileForge作为信号发生器。

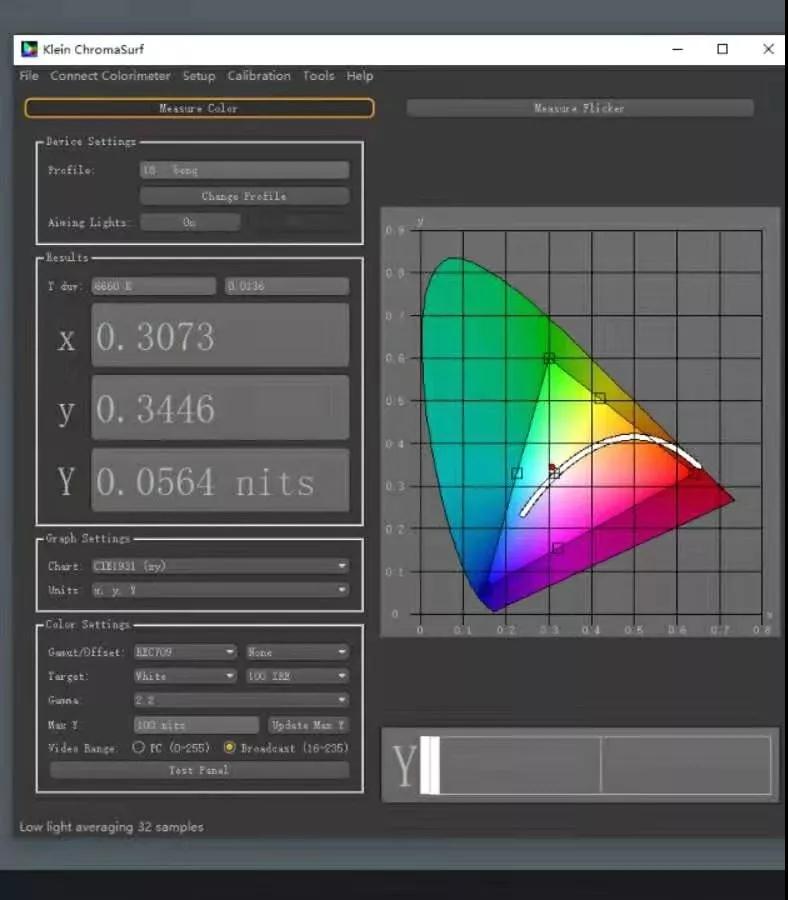

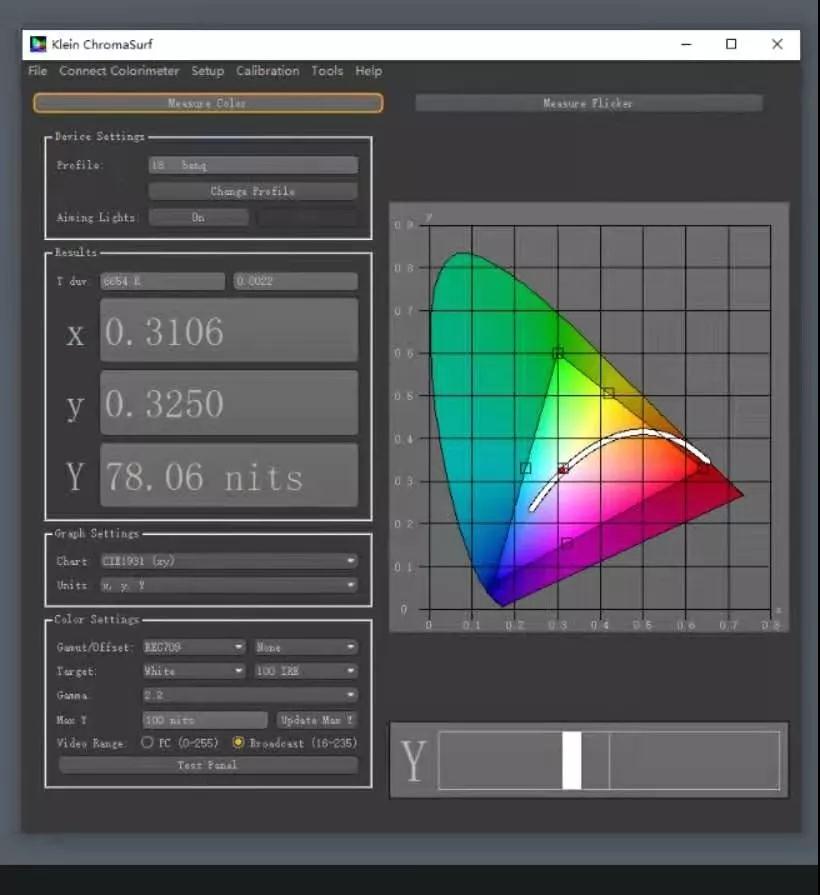

首先我们使用PR670为Klein K10制作了针对该投影机的Profile，并使用K10的软件测量了⼀下投影机的黑和白，我们看到最亮为78.06nit，最暗为0.0564nit，经过计算可以得出在实际使用环境中W5700也能达到约为1400的对比度，在黑的表现上可以说相当不错。

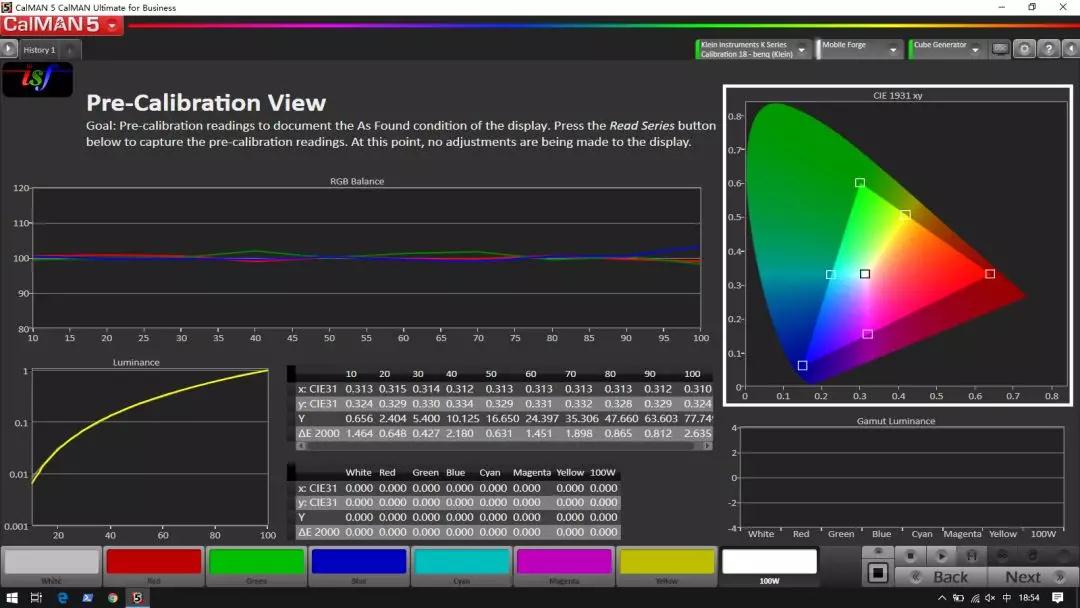

接下来我们对投影机的色彩覆盖范围和Delta E 2000进行测量：如下图，结果可以看到在Rec.709色域设置下的投影色域达到了完美覆盖（实际W5700支持DCI-P3色域，所以Rec.709完美覆盖更是不在话下，但是由于时间原因我们没有基于DCI-P3色域进行测量），测量结果平均Delta E为2，这是⼀个非常不错的测量结果，几乎达到了专业级别显示设备的水平。

平均Delta E在2以下⼈眼就很难分辨，最大DeltaE为5.3，发⽣在2B紫色位置，在CIE 1931马蹄图中可以看到该位置颜色偏差是由于品色偏蓝所致，并非色域不能覆盖，所以在六色色彩管理中对品色进行调整会有明显改善，粗略估计再仅仅使用基本调整进行校准后 Rec.709色域下Delta E有望在1左右，这甚至是很多监视器都望尘莫及的数字。

下面是白平衡曲线，可以看到在出厂设置下投影机从暗到亮，白平衡曲线基本平整，并无明显暗部及高光偏色情况。
