随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等电视幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，受到了广泛的欢迎。
　　近年来4K的发展引领超高清时代，从某种程度而言，拼接屏行业高清化以及高清产品分辨率的不断提升是拼接屏行业的必然趋势。4K这种分辨率更高的超高清显示规格与拼接屏的结合，无疑是将高清化深度发展的必然结果，也是市场需求的一种必然趋势。但是工程项目中往往信号源主机与拼接大屏距离相隔较远，那么如何能够长距离传输并且保证信号传输到大屏幕上仍然能够显示高亮度、高对比度、切换无延时保证信息显示的清晰、逼真、明亮呢。

朗恒科技TVO-3H无压缩HDMI视频光端机采用18Gbps高带宽数字信号无压缩技术进行传输，具有支持4K高清分辨率、无延时、抗干扰性强等优势。

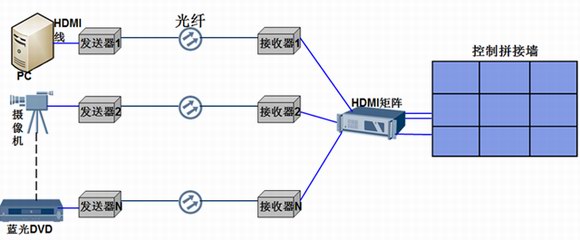

　　方案结构图

从上图我们可以了解到拼接系统高清视频信号的传输方式和基本结构，当然先接入矩阵再通过HDMI光端机延长也是可以的，还可以接入视频分配器，HDMI和DVI都同属数字视频接口，可以相互转换，所以根据不同的工程环境要求可以灵活多变。
　　产品图片

产品主要特点
　　1.全数字，无压缩，无延时传输。
　　2.传输速率高达18Gbps。
　　3.既支持单模光纤，又支持多模光纤。
　　4.单芯光纤传输，节约线材成本。
　　5.支持4K×2K分辨率。
　　6.光模块支持双向传输。
　　7.支持HDMI的透传，自动读取EDID,能够兼容不同品牌显示输出设备。

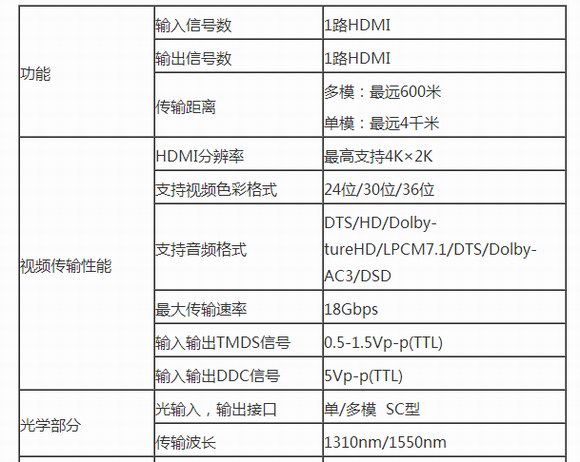

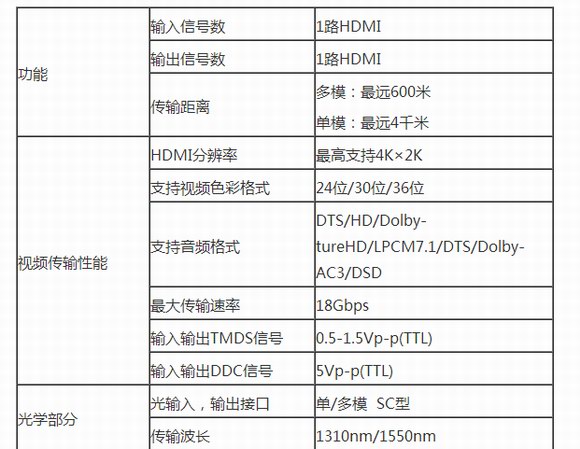

　　技术参数
