   作者简介：

   作者唐淑融，有12年的网络直播经验，目前在使用索尼AWS-750、MCX-500两种直播切换台。

随着网络直播行业与其他产业的联动日益紧密，庆典直播、电商直播、非遗直播、传统文化直播、公益直播、政务直播等等，带来了非常巨大的市场蛋糕。

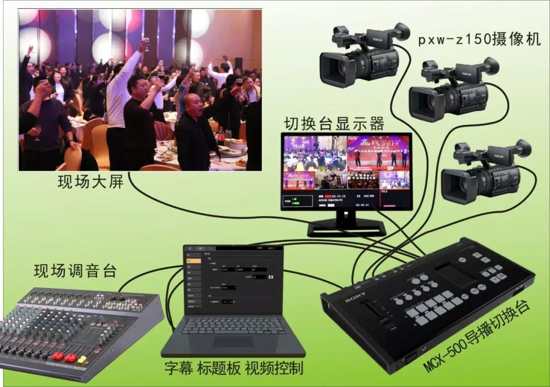

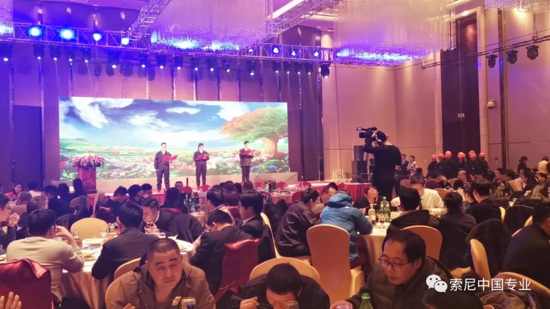

   本文以企业年会为例对网络直播工作进行解析，从现场视音频采集、导播切换、编码推流、内容发布等方面，如何做到设备轻量化、技术保障、功能丰富来确保网络直播顺利进行。

    一、现场摄像

    索尼PXW-Z150摄像机3 台，1台大景2台特写。 PXW-Z150是一款紧凑型的手持摄录一体机，按键分布与功能设计同大多数索尼摄像机类似容易上手，只需稍加熟悉，就能够轻松的掌握。特点就是体积小轻巧方便，但常见的接口却一应俱全。

    除了常用的HDMI视音频输出接口，莲花口复合视频/音频（单声道）输出接口，卡侬音频输入接口，更加难能可贵的是在这个机子上包含了广播级标准的3G-SDI接口。

    由于SDI信号的质量高于复合模拟信号，传输距离又远大于HDMI，因此，对于大多数直播时用3G-SDI接口就显得更加得心应手。为了保证现场声音的质量一般建议从调音台声音接入，因此在直播时要关闭摄像机的话筒。

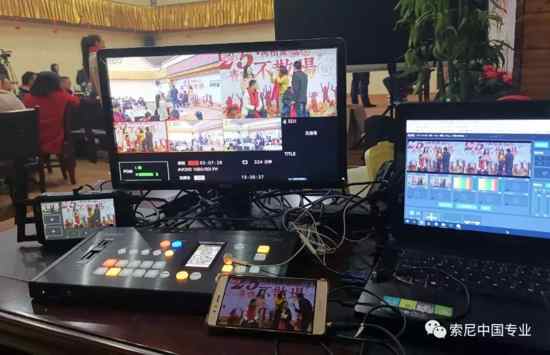

    二、索尼 MCX-500导播切换台

    索尼MCX-500导播切换台，是一款接口丰富、功能众多便于使用的切换台，体积也非常小。

    按键加液晶触摸屏操控，支持多画面监看、标题LOGO添加、特效转换、网络推流等功能，足够满足需求快速的现场直播制作环境，如现场音乐会、婚礼现场、大型会议、企业展示、课堂教育、情景剧等环境。

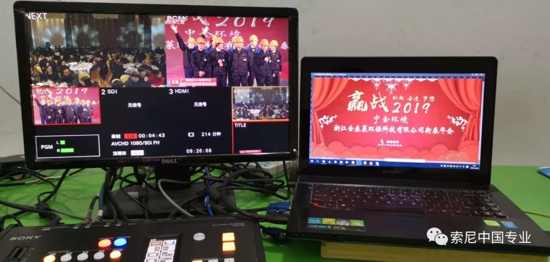

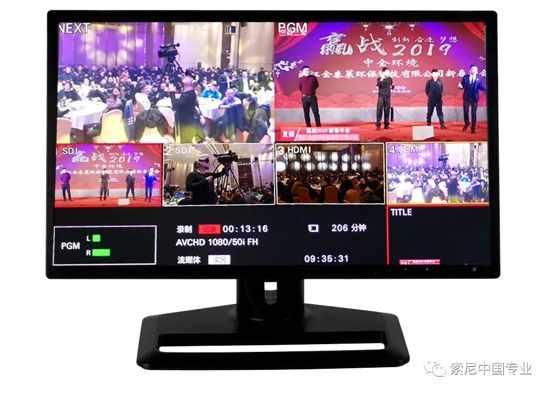

    切换台显示

    首先接口方面有4路SDI、2路HDMI、2路复合信号再加1路TITLE标题字幕视频输入（VGA接口），2路音频输入支持卡农及6.5通用接口。

    输出有1路SDI、2路HDMI、1路BNC视频输出，其中1路HDMI用于接视分监视器。音频有3.5接口用于监听耳机，另外还有SD卡插槽，用于PGM录制。

    网线口2路，1路用于用于网络直播推流，1路用于切换台配制使用。USB2.0接口2路，1路用于电脑从切换台读取文件拷贝，1路（面板隐藏）是升级修改使用。

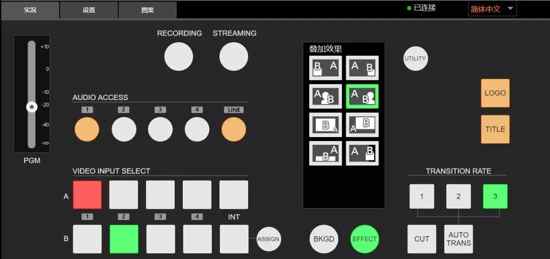

    网络推流设置

    三、使用心得

    索尼MCX-500切换台加Z150摄像机做网络直播方案，它解决了传统意义上人们认为现场导播系统复杂，设备昂贵，不易上手等问题。

    价格也比较合理，适合一般的影视公司或工作室使用，同时索尼的产品质量好，品牌高端有档次，关键是在实际使用中性能稳定，能确保直播保障。

    LOGO添加，从SD卡导入，切记图片文件名要大写LOGO1、LOGO2。

    字幕标题板，TITLE用VGI从电脑接入，事先可用PPT先编排好内容，切记PPT背景用黑色底。

    图像切换，方式有很多种，可以通过管理后台调整显示位置，选择自己常用的样式在台子的液晶显示屏显示方便操作。

    现场声音收集，建议从调音台接入以确保声音质量。

    电脑输入，用HDMI接口输入到切换台，播放一些片头这个功能很实用。

    网络直播，建议用路由器组网，2条网线同时使用，管理后台能修改管理登录地址。编码的方式有三种选择，期待索尼工程师能再优化一种自定义方式或是编码用960X540分辨率，码流建议1200K会更符合实际使用。

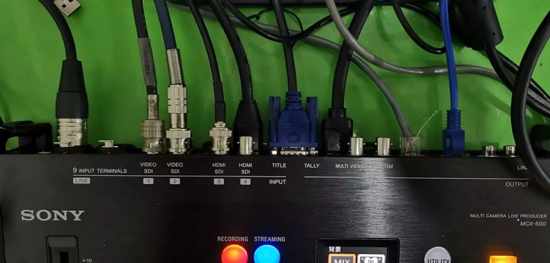

切换台接线

液晶触摸屏
