嘉河首推最窄1.7mm拼缝液晶拼接屏

中国投影网液晶拼接(LCD拼接)资讯  来源:中国投影网  2017-6-19 11:01:25  编辑:白云  [ ]

液晶拼接市场中的主流拼缝规格经历了几次重大飞跃,而每次规格的提升,都会快速的在市场中反映出变化,这能看到液晶拼接产品的技术提升是相当敏感和欢迎的。2009年市场主流产品拼缝厚度6.7mm,2011年5.5mm,2013年4.9mm,随后2014年2月,3.5mm厚度的产品陆续问世,并快速成为液晶拼接行业的主流规格,虽然进步明显,但是仍然无法消除近距离画面割裂的顽疾,仍然极大的限制着液晶拼接在高端大屏应用领域的市场发展。

继2016年推出基于LG技术的1.8mm拼缝的液晶拼接屏后,嘉河在2017年继续引领市场,推出基于三星技术的1.7mm拼缝液晶拼接屏。这款产品采用了独特的顶部和左侧1.15mm,底部和右侧0.55mm的边框设计,拼接后拼缝理论值仅为1.7mm,刷新了行业记录。与目前市场主流的3.5mm拼缝相比较,拼缝缩减了51%,大幅提升了液晶拼接应用中“黑边”对于画面的影响。

技术亮点透析:

防眩光面板,在高亮度环境下也可以感受到清晰的图像

商用显示产品的应用环境多在公共空间,环境光线复杂,对于普通的液晶显示屏来说,低亮度、光线反射等问题都会让画面内容模糊不清,严重影响显示效果,而嘉河JH-D517HS采用了防眩光屏幕,可以有效抵挡外界光线的干扰,而高达700cd/m2的亮度保证即使在室外环境,也能够清晰捕捉画面内容。

先进的色彩校准和调节使拼接画面色彩一致

顾名思义,液晶拼接是通过多块液晶屏幕进行拼接实现多功能显示需求,而如果没有专业的调教过程,每块屏幕按照各自色彩标准显示画面,那么整体效果必然 惨不忍睹,而嘉河JH-D517HS通过内置工厂预设白平衡调节模式,实现了可以对屏幕的亮平衡R、G、B和暗平衡R、G、B的校准,保证了拼接中,每块屏幕的色彩表现一致性。

集屏幕安装与控制的一体化解决方案

嘉河 JH-D517HS拥有专属的挂架、专属的包装,具备多向调节等特征,能够降低屏幕安装风险与难度,并提供拼接屏远程控制软件,实现拼接屏信号源,图像,系统等功能的操作,简单易用,降低管理成本。

应用场合:

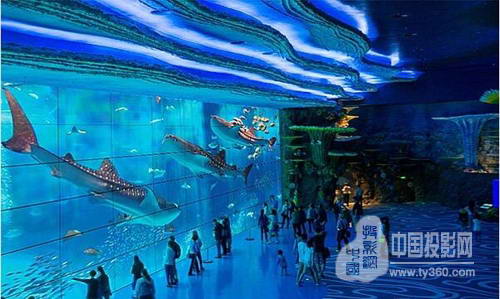

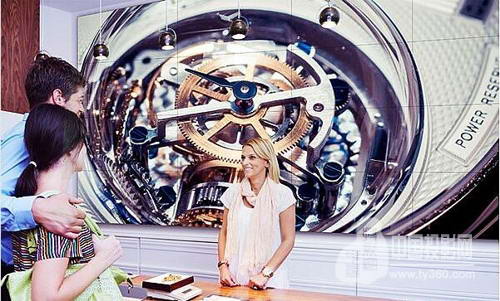

平安城市建设、车站机场信息展示、交通指挥调度中心、军事指挥、气象勘测、监控指挥中心等

详细技术参数:

产品型号:

JH-D517HS

最小拼接接缝(mm):

1.7mm 右下0.55mm左上1.15mm

面板类型:

FHD-LCD 55″16:9(Direct LED)

标准颜色:

8bit 16.7M

标准分辨率:

FHD 1920(H)×1080(V)

显示面积:

1209.6mm(H)×680.4mm(V)

点距(mm):

0.63mm(H) × 0.63mm(V)

亮度:

700cd/㎡

对比度:

4000:1

响应时间:

8ms(典型)

液晶屏使用寿命:

50,000小时以上

可视角度:

178°(H)/178°(V)

智能拼接控制系统技术指标:

支持拼接功能信号种类:

支持单路/多路复合视频,标清电脑,高清数字以及HDMI等信号输入(多路时需配相应功能矩阵

拼接显示功能:

灵活实现单屏显示,多屏显示和任意组合拼接功能并配合平台管理软件可实出单屏多画面功能

开窗功能:

支持单路开窗,漫游,跨屏,叠加等功能(选配功能)

输入信号种类:

CVBS输入:

1Vp-p ,75Ω,BNC×1(BNC接口支持PAL/NTSC 全制式)

VGA信号输入:

VGA×1(D15接口支持SVGA/XGA/WXGA / UXGA)

DVI高清数字信号输入

DVI×1,1080P(1920×1080)向下兼容

HDMI高清数字信号输入:

HDMI×1,1080P(1920×1080)向下兼容

USB输入

支持USB软件升级

SDI高清信号接入:

支持3G-SDI,HD-SDI高清信号输入/输出(可选配功能)

输出信号种类:

CVBS输出:

1Vp-p ,75Ω,BNC×1

控制方式:

兼容串口远程控制和红外遥控控制功能

视频彩色制式:

PAL/NTSC/SECAM(自动识别)

串口控制(LAN)

RJ45接口 x 3 (1进2出,RS232串口信号)

菜单语言:

中文/英文可选

功能参数:

双画面(PIP/PBP):

PIP画面大小、位置可调,窗口可选,参数单独调整

双画面交换:

双画面极速交换显示

色温选择:

9300K,6500K,5600K,用户

标记选择:

中心标记,比例标记,安全区域,填充(灰色,白色,黑色,半透)

局部放大(辅助对焦):

局部可选,全屏放大,方便对焦

色度矢量图:

相位精确到1°,区域分颜色显示

亮度分布直方图:

实时分析单帧亮度分布状况,利于防曝光

显示比例:

16:9,4:3,全屏幕,按输入图像比例,1:1(点对点)

背景选择模式:

全蓝/黑白模式可选

技术规格:

最大功耗:

230W

最大待机功耗:

3W

适用电压范围:

100-240V~ 50∕60Hz

工作温度:

0℃~50℃

存储温度:

-25ºC~60ºC

相对湿度:

10%~90%

机械指标:

外壳材质:

超窄边抗干扰金属外壳

整机颜色:

黑色(标配)或银灰色

安装方式:

标配挂架,选配底座

安装孔位:

机柜安装:VESA 安装兼容性640mm x 260mm

机身尺寸(宽×高×厚):

1211.54mm×682.34mm×106.65mm

包装尺寸(宽×高×厚):

1340 mm×860 mm×210 mm

机身重量:

≤45KG

品质及认证:

认证标准

ISO9001:2008认证、中国电器强制3C认证、公安部检验报告、FCC认证、CE认证、节能认证、IP6X防尘认证、PSE认证、ICE认证、C-TICK认证及RoHs认证

环保标准

所有元器件及包装辅料符合国际环保标准

外壳材质

金属外壳,防静电、防磁场、防强电场干扰

智能散热系统

散热保护设计

系统控制方式

中英文语言切换、对比度、亮度、清晰度、色饱和度、色调、信号切换、信源浏览、色温调节、重显率切换、运行状态显示
